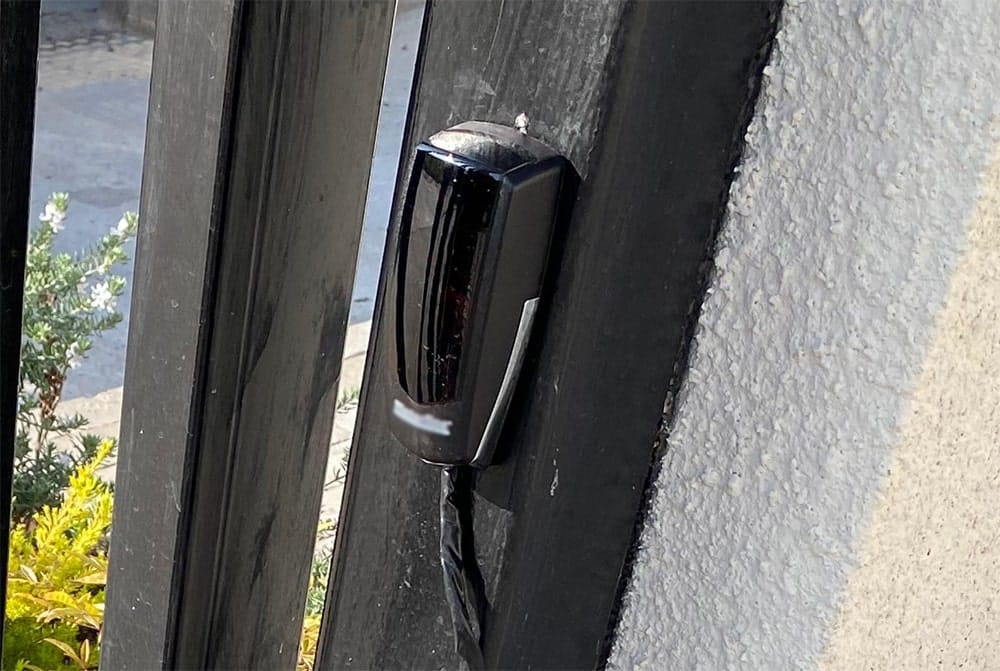

Fotoćelije su jedan od najvažnijih sigurnosnih elemenata kod automatiziranih vrata. Njihova je zadaća prepoznati prepreku na putanji vrata i poslati signal upravljačkoj centrali kako bi se vrata zaustavila ili promijenila smjer kretanja.
Kada fotoćelije rade ispravno, najčešće ih niti ne primjećujemo. Problem postaje očit kada se vrata odjednom ne žele zatvoriti, zaustavljaju se bez vidljivog razloga ili ne reagiraju na prepreku.
U nastavku donosimo najčešće uzroke problema s fotoćelijama i nekoliko jednostavnih provjera koje možete napraviti sami.
Kako rade fotoćelije?
Fotoćelije se najčešće postavljaju u paru. Jedna služi kao odašiljač (TX), a druga kao prijemnik (RX).
Odašiljač šalje infracrveni signal prema prijemniku. Dok je signal neprekinut, upravljačka centrala „vidi“ da je prolaz slobodan. Kada prepreka prekine signal između dvije fotoćelije, centrala dobiva informaciju o prepreci i reagira prema postavkama automatike.
Zbog toga je važno da su fotoćelije pravilno postavljene, međusobno poravnate i čiste.
Vrata se ne žele zatvoriti iako nema prepreke
Ovo je jedan od najčešćih problema s fotoćelijama. Ako se vrata normalno otvaraju, ali se prilikom zatvaranja zaustavljaju ili ponovno otvaraju, moguće je da fotoćelije stalno šalju signal o prepreci.
Najčešći uzroci su:
- Fotoćelije nisu dobro poravnate – dovoljno je da se jedna od njih malo pomakne kako bi se prekinuo ili oslabio signal.
- Prljava leća – prašina, paučina, blato, pelud ili kapljice vode mogu ometati infracrveni signal.
- Prepreka između fotoćelija – grana, visoka trava, lišće ili drugi predmet mogu se nalaziti upravo na putanji zrake.
- Problem s napajanjem – ako fotoćelija nema odgovarajuće napajanje, sustav može prijavljivati grešku.
- Oštećen kabel ili spoj – prekid ili loš kontakt također može uzrokovati problem.
Vrata se zaustavljaju bez vidljive prepreke
Ponekad se događa da vrata reagiraju kao da se ispred njih nalazi prepreka, iako je prolaz potpuno slobodan.
U tom slučaju treba provjeriti nekoliko stvari.
Direktna sunčeva svjetlost
Jaka sunčeva svjetlost koja pada direktno prema prijemniku može kod određenih fotoćelija otežati pravilan prijem infracrvenog signala.
Problem se može pojaviti samo u određenom dijelu dana, primjerice ujutro ili predvečer kada je sunce nisko.
Prljavština i vlaga
Prašina, kondenzacija, kiša ili prljavština na zaštitnom dijelu fotoćelije mogu oslabiti signal.
Jednostavno čišćenje mekom i suhom krpom često je dovoljno da se problem riješi.
Labav ili oštećen kabel
Ako se problem pojavljuje povremeno – primjerice vrata jedanput rade normalno, a drugi put ne – moguće je da postoji problem s kabelom ili električnim spojem.
U tom slučaju preporučujemo da pregled napravi stručna osoba.
LED lampica na fotoćeliji ne svijetli
Većina fotoćelija ima LED indikator koji može pomoći pri osnovnoj provjeri rada.
Ako LED indikator ne pokazuje nikakav znak rada, moguće je da fotoćelija nema napajanje, da postoji problem s kabelom ili spojem ili da je došlo do kvara same fotoćelije.
U takvoj situaciji nije uvijek problem u samoj fotoćeliji. Uzrok može biti i u upravljačkoj centrali ili električnoj instalaciji.
Kako možete sami provjeriti fotoćelije?
Prije pozivanja servisera možete napraviti nekoliko jednostavnih provjera:
- Očistite obje fotoćelije mekom krpom.
- Provjerite jesu li pravilno poravnate i okrenute jedna prema drugoj.
- Provjerite postoji li nešto između njih što prekida signal.
- Pogledajte LED indikatore, ako ih vaš model ima.
- Obratite pažnju na to kada se problem pojavljuje – stalno, samo po kiši, nakon pranja vrata ili samo kada je sunce direktno usmjereno prema fotoćeliji.
Ako nakon ovih provjera vrata i dalje ne rade pravilno, moguće je da je problem u ožičenju, upravljačkoj centrali ili samim fotoćelijama.
Treba li fotoćelije isključiti ako stvaraju problem?
Ne preporučujemo isključivanje ili zaobilaženje fotoćelija samo zato da bi vrata nastavila raditi.
Fotoćelije su sigurnosni element automatiziranih vrata. Njihovim isključivanjem može se ukloniti zaštita od prepreke, što može predstavljati rizik za ljude, vozila ili kućne ljubimce.
Ako fotoćelije ne rade ispravno, bolje je pronaći uzrok problema i otkloniti ga.
Kada je potrebno zamijeniti fotoćelije?
Fotoćelije su napravljene za dugotrajan rad, ali s vremenom može doći do oštećenja.
Zamjena je često najbolje rješenje ako je:
- kućište fotoćelije napuknuto ili oštećeno
- u kućište prodrla voda
- elektronika oštećena
- kabel trajno oštećen
- fotoćelija nakon svih provjera i dalje ne radi pravilno
Kod zamjene je važno odabrati kompatibilan model fotoćelije koji odgovara vašoj automatici i upravljačkoj centrali.
Kako spriječiti probleme s fotoćelijama?
Redovito održavanje može spriječiti velik dio problema.
Povremeno provjerite:
- jesu li fotoćelije čiste
- jesu li pravilno poravnate
- postoji li prepreka između njih
- jesu li kućišta oštećena
- pojavljuju li se znakovi vlage ili kondenzacije
- reagiraju li vrata pravilno kada fotoćelija registrira prepreku
Posebnu pažnju vrijedi obratiti nakon jače kiše, nevremena, udara vozila ili radova u neposrednoj blizini vrata.
Kada pozvati servisera?
Ako čišćenje i osnovna vizualna provjera ne riješe problem, nemojte nasumično mijenjati postavke centrale ili premošćivati sigurnosne ulaze.
Problem može biti u fotoćeliji, kabelima, spojevima ili samoj upravljačkoj centrali.
U tom slučaju najbolje je prepustiti dijagnostiku serviseru koji može provjeriti cijeli sustav i utvrditi gdje se kvar nalazi.
Zaključak
Problemi s fotoćelijama najčešće nisu komplicirani koliko se na prvi pogled čine. Prljava leća, loše poravnanje, prepreka, vlaga ili problem s kabelom mogu biti dovoljni da automatika počne nepravilno raditi.
Prije svega provjerite osnovne stvari – čistoću, poravnanje i eventualne prepreke. Ako problem i dalje postoji, preporučujemo stručnu provjeru sustava.
Ispravne fotoćelije važan su dio sigurnosti svakih automatiziranih vrata, pa ih ne treba zaobilaziti ili isključivati kako bi se privremeno riješio problem.
